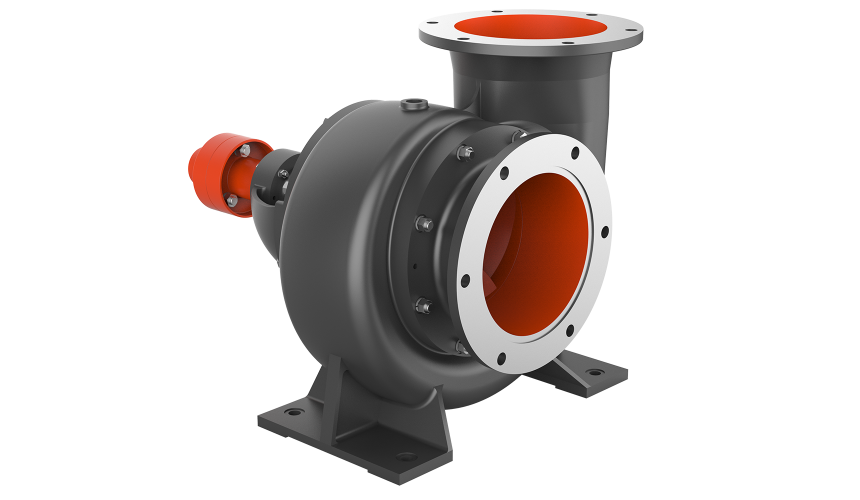

HW. HWG混流泵由泵蓋、葉輪、泵體、軸套、輔、軸承體部件等組成。

泵蓋是連接泵體和進水管的零件。泵蓋和葉輪之間存在適當?shù)拈g限。如果間隙太小，就會產生摩擦,如果間隙太大會造成大量液體從高壓處回流到葉輪的進口邊,會使泵的效率降低。間隙的大小可以通過紙墊的厚度來調節,間隙一般在0.3-0.7mm-鈾封采用油漫石墨盤根的填料密封，作用是防止空氣進入水泵以及大量水沿泵軸流出。

軸套用于防止軸和填料之間的摩擦,當輔套磨損嚴重應及時更換。

軸承采用單列向心球鈾承,軸承可以通過油潤滑，油量保持在油標桿指示線內，或者也可以采用油脂潤滑,裝配期間將油脂涂在軸承上。小泵拆下前后蓋板可添加油脂,大泵通過油杯添加。

泵體頂部的螺紋孔用于開機前灌水，或者用于連接排氣吸水的真空泵
